Stvaranje sustava za kontrolu grijanja s Fibaro Home Center 2
Sustav kontrole grijanja vam omogućava precizno upravljanje grijanjem i smanjenje troškova istoga, uz to njegove funkcije možete prilagoditi svojim potrebama i rutinama. Postavke mogu biti prilagođene tako da se grijanje gasi kada odlazite na posao a pali kada dolazite, ili kada vaša djeca dolaze iz škole.
Ovaj vodič će vam pokazati kako kontrolirati sustav grijanja baziran na Z-wave mreži koristeći Fibaro Home Center 2 upravljačku jedinicu.
Cilj vodiča
Cilj vodiča je korištenje ”Heating Panela” u Fibaro Home Center 2 sustavu da bi kontrolirali grijanje bazirano na bojlerima.
Mogućnosti koje nudi ”Heating panel” :
– Uključivanje grijanja kada temperatura prostorije padne ispod zadane vrijednosti na termostatu
– Isključivanje grijanja kada temperatura prostorije dostigne zadanu vrijednost na termostatu
– Promjenu zadane vrijednosti temperature automatski ovisno o dijelu dana ( noć, jutro, dan, večer)

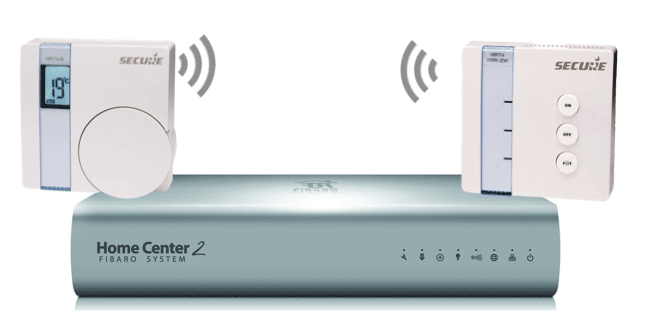

Komponente
Za ovakav sustav kontrole grijanja koriste se:
– Secure Wall Termostat – prati temperaturu prostorije i uvjetuje uključivanje grijanja
– Secure Relejni Aktuator – kontrolira rad bojlera
– Fibaro Home Center 2 – centralna jedinica koja upravlja vremenskim rasporedom grijanja
Kontrola vremena aktivacije i temperature
U klasičnim sustavima grijanja grijanje radi samo u unaprijed određenom nepromjenjivom dijelu dana i temperatura se određuje termostatom. U Fibaro Home Center 2 sustavu koristimo ”Heating Panel” da bi mijenjali zadanu vrijednosti temperature u bilo kojem dijelu dana po našim željama. Prednost ovog sustava je postavljanje različitih zadanih vrijednosti za različito doba dana.

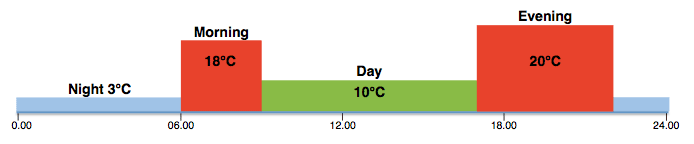

Shema temperature i vremena aktivacije
”Heating panel” određuje raspored grijanja i mijenja vrijednost na termostatu ovisno o vremenu aktivacije.
Postavke Fibaro Home Center 2 i ”Heating Panela”
Da bi sustav radio ispravno nužno je da Fibaro Home Center 2 bude ovako konfiguriran:
– Povežite Secure Wall Termostat direktno sa Relejnim Aktuatorom

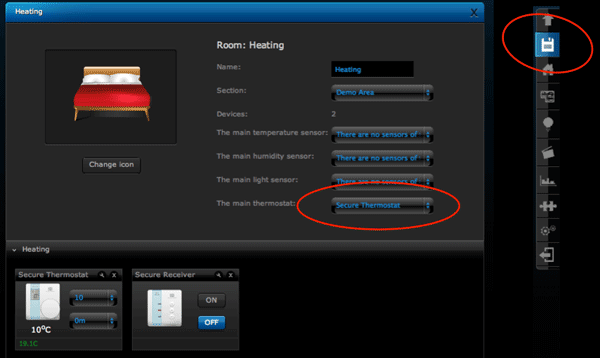

– Postavite Secure Wall Termostat kao glavni termostat prostorije
– Stvorite raspored grijanja na ”Heating Panelu”
– Odaberite prostoriju koja će biti obuhvaćena rasporedom grijanja
Povezivanje Termostata i Aktuatora

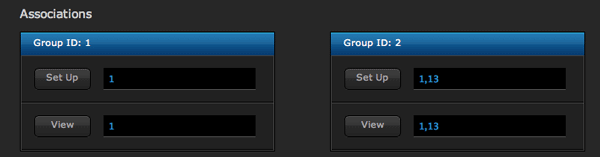

U Fibaro Home Center odaberite ”Devices” menu, kliknite na ikonu ”Wrench” vašeg Secure Wall Termostata, u ”Advanced” meniju povežite ga sa Relejnim Aktuatorom koristeći ”Group ID 2”
Shema temperature i vremena aktivacije
”Heating panel” određuje raspored grijanja i mijenja vrijednost na termostatu ovisno o vremenu aktivacije.
Postavke Fibaro Home Center 2 i ”Heating Panela”
Da bi sustav radio ispravno nužno je da Fibaro Home Center 2 bude ovako konfiguriran:
– Povežite Secure Wall Termostat direktno sa Relejnim Aktuatorom
– Postavite Secure Wall Termostat kao glavni termostat prostorije
– Stvorite raspored grijanja na ”Heating Panelu”
– Odaberite prostoriju koja će biti obuhvaćena rasporedom grijanja
Povezivanje Termostata i Aktuatora
U Fibaro Home Center odaberite ”Devices” menu, kliknite na ikonu ”Wrench” vašeg Secure Wall Termostata, u ”Advanced” meniju povežite ga sa Relejnim Aktuatorom koristeći ”Group ID 2”
Stvaranje rasporeda grijanja
Da bi stvorili raspored grijanja i kontrolirali ga iz Fibaro Home Center 2 ”Heating Panela” učinite sljedeće:
– Odaberite ”Panels” menu
– Odaberite ”Heating Panel”
– Odaberite zonu grijanja i dajte joj ime

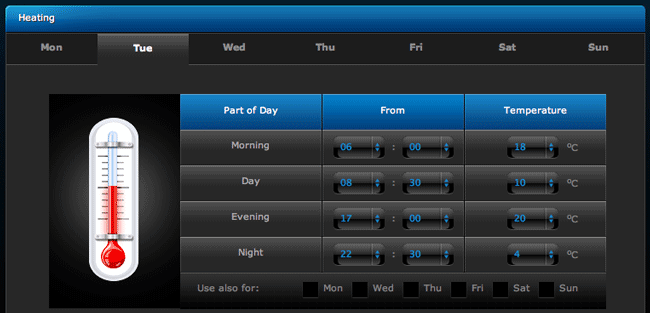

– U novoj zoni grijanja odaberite vremena aktivacije i zadane vrijednosti temperature
– Kliknite ikonu ”Save”
– U ”Heating panel” meniju kliknite na ikonu ”Pen” da bi uredili zonu grijanja

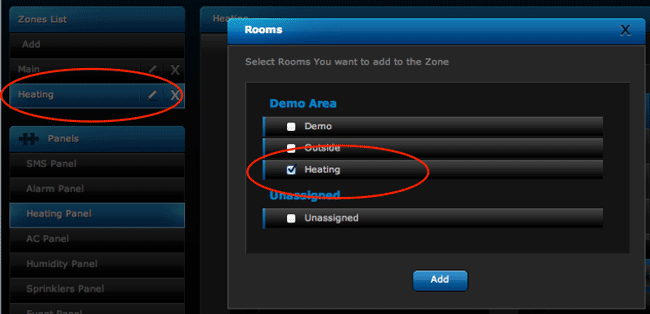

– U novom prozoru odaberite koju prostoriju obuhvaća raspored grijanja – u ovom primjeru se naziva ”Heating”
– Kliknite ”Add” ikonu
– Kliknite ”Save” ikonu
